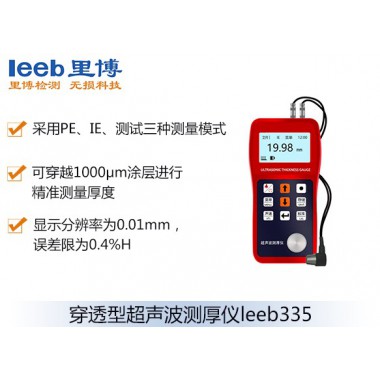

穿透型超声波测厚仪leeb335
本测厚仪采用界面回波与底面回波差（IE)测厚原理和脉冲反射（PE)超声波测量原理，能穿越一定的涂层厚度对产品厚度进行测量，同时也配置了测试功能，能检验贵重金属内部是否掺假并鉴定纯度，主要用于金条、银条和金币、银币等贵重金属的鉴定。此仪器可对各种板材和各种加工零件作精确测量，广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
【产品介绍】
本测厚仪采用界面回波与底面回波差（IE)测厚原理和脉冲反射（PE)超声波测量原理，能穿越一定的涂层厚度对产品厚度进行测量，同时也配置了测试功能，能检验贵重金属内部是否掺假并鉴定纯度，主要用于金条、银条和金币、银币等贵重金属的鉴定。此仪器可对各种板材和各种加工零件作精确测量，广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
【功能特点】
● 采用PE、IE、测试三种测量模式，可穿越1000μm涂层进行精准测量厚度
● 采用高精度计时芯片和V-PATH校准模型，测量范围广，测量精度高
● 可对测量信息进行完整的储存，包括厚度测量值、测量声速及时间信息
● 采用2节5号碱性电池供电
● 显示分辨率为0.01mm，误差限为0.4%H（H为工件厚度）
● 液晶显示对比度可调，且具有LED背光显示，可在各种光线环境下使用
【适用材料】
适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、玻璃、玻璃纤维及其他超声波的良导体的厚度。
【基本原理】
超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达背测物体并在物体中传播，到达材料分界面时被反射回探头，通过准确测量超声波在材料中传播的时间来确定被测材料的厚度。
【产品参数】
型号 | Leeb335 |
测量范围 | 0.65~300mm（加配选配探头最高可达508mm， 测量范围根据不同探头决定） |
穿越涂层 | IE模式可穿越1000μm涂层 |
测量模式 | PE/IE/测试 |
测量精度 | H<10mm ±0.05mm H210mm:(0.05mm+H/100)mm |
分辨率 | 0.1/0.01mm可选 |
显示屏 | 2.0"FSTN,128*64点阵，LED背光（亮度可调，无惧强光） |
可测材料 | 钢，铁，玻璃，塑料，铝等 |
测量周期 | 4秒/次 |
声速范围 | 1000~9999m/s |
存储容量 | 500组 |
测量单位 | 公制/英制语言:中文/英文 |
工作温度 | 0-50℃ |
语言 | 中文/英文 |
环境湿度 | 相对湿度小于90% |
电源 | 2*1.5V AA电池 |
产品重量 | 160g |
仪器尺寸 | 71mm*151mm*33mm（长*宽*高） |
【探头参数】
型号 | 特征 | 频率 | 接触面积的直径（mm） | 测量范围（钢）（mm） | 允许接触温度（℃） |
5M标准探头（标配） | 通用 | 5 | 10 | 1.0～300.0 | -10～70 |
2M粗晶探头 | 专用 | 2 | 12 | 4.0～508.0 | -10～70 |
7M微径探头 | 专用 | 7 | 6 | 0.65～35.0 | -10～70 |
H2M高温探头 | 专用 | 3 | 15 | 4.0～80.0 | -20～480 |
【标准配置】
名称 | 数量 | 名称 | 数量 |
主机 | 1 | 5M标准探头 | 1 |
耦合剂 | 1 | 干电池1.5V | 2 |
说明书 | 1 | 保修卡 | 1 |
合格证 | 1 | 包装箱 | 1 |
【选配探头】
探头描述 | 频率（MHZ） | 接触面积 的直径 | 测量范围（在钢中） | 允许接触温度 |
2M粗晶探头 | 2 | 12mm | （4.0~508.0）mm | （-10~70）ºC |
7M微径探头 | 7 | 6mm | (0.65~35.0)mm | （-10~70）ºC |
H2M高温探头 | 3 | 15mm | (4.0~80.0)mm | （-10~480）ºC |
上位机软件（选配）
